鎖定功能

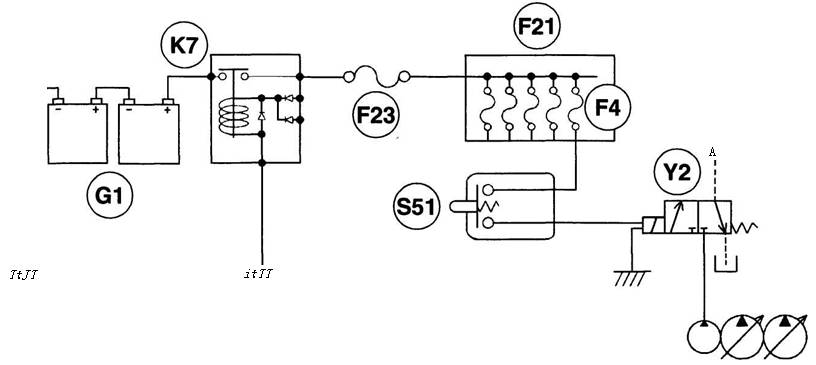

1）電路結構

F4. 10A 保險絲；液壓控制鎖定

 F21. 保險絲盒

F23. 65A保險絲； F3－F10、 F13－F20 電路主保險絲。

2） 時序圖

G1. 電瓶

K7. 繼電器電瓶

S51 .液壓安全桿開關

Y2. 先導壓力電磁閥（藍帶）供給

開

關I控制鎖定桿位置                    _開關

先導壓力電磁閥

3） 操作

發動機啟動后并且安全桿開關處于工作狀態時，先導壓力電磁閥（Y2）啟動。

先導壓力電磁閥（Y2）啟動后供給先導閥系統壓力。
