回轉制動

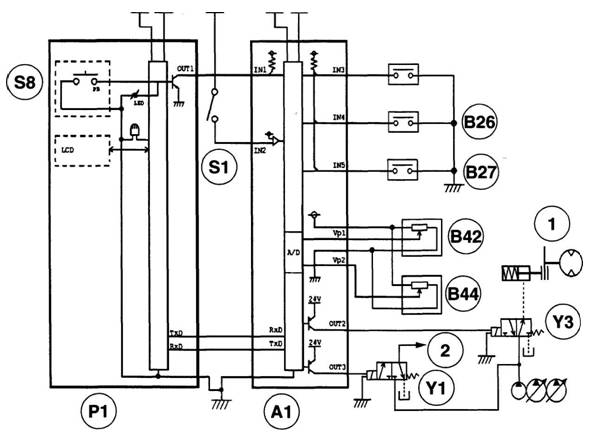

1）電路結構

1      回轉制動

2      至控制閥回轉閥芯
A1  電腦

B22 回轉先導壓力開關

B26 上先導壓力開關（黃帶）

B27 行走先導壓力開關

B42 泵壓力傳感器（P1）

2） 回轉制動控制操作

回轉制動開關（S8）開啟（二極管發紅光），激活電腦晶體管輸出線路2（至回轉制動電磁閥Y3）并且回轉制動（1）啟動。同時，激活電腦晶體管輸出線路3（至回轉先導閥切斷電磁閥Y1）并且先導壓力（2）高于控制閥回轉閥芯兩端的壓力?；剞D停止（閥芯不在轉動）。

即使鍵式開關（S1）關閉，回轉制動（1）仍將保持前一狀態。

B44泵壓力傳感器（P2）（黃帶）

P1   儀表板

S1 鍵式開關

S8 回轉制動開關

Y1  回轉先導閥切斷電磁閥（綠帶）

Y3 回轉制動電磁閥（粉帶）

回轉制動開關（S8）關閉（二極管紅光消失）時，回轉制動（1）關閉，回轉制動自動檢查啟動（參見圖4）
