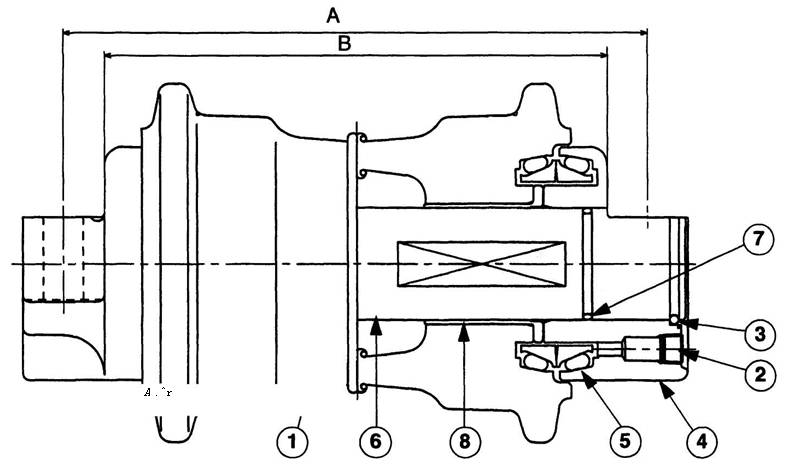

1       支重輪

2       放油塞

3       止動環

節流閥端蓋

5       表面密封件

6       軸

7       o 型圈

8       襯套

A.

B.

C

CX130

259.8－261毫米

224毫米

―――
CX160

317.8－319毫米

246毫米

11.5毫米

CX210

317.8－319毫米

246毫米

11.5毫米

CX240

317.8－319毫米

246毫米

11.5毫米

取下

步驟 1

將機車停放在堅硬平坦的水平地面。轉動機車上車架，以使駕駛室在支重輪正上方。

STEP 2

JD00273A

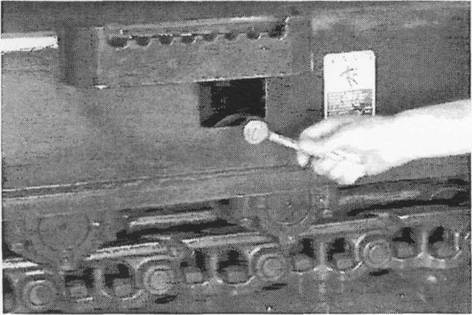

請勿取下止回閥。履帶調節油缸中油脂壓力很大。慢慢擰松止止回閥大約兩圈，以松開履帶，則油脂會從止回閥螺紋處的端口中溢出。

警告：油脂受到彈簧的嚴重?cái)D壓。未經壓力釋放的取下會導致嚴重的人員傷害甚至死亡。未完全釋放完油脂壓力前禁止取下履帶補償系統。松開止回閥以釋放油脂壓力。請勿取下止回閥和固定架。

步驟 3

放下工作裝置以頂起機車，直到履帶架和履帶脫離，便于支重輪的取下。

JD01075A

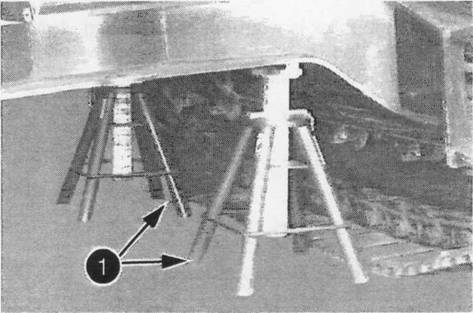

在機車下放置合適當三腳架（1）。

步驟 5

JD01076A

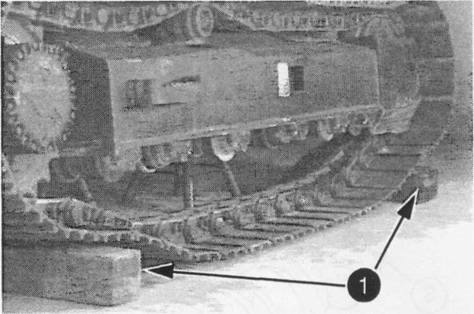

在履帶末端放置木塊（1）（如圖所示）。

STEP 6

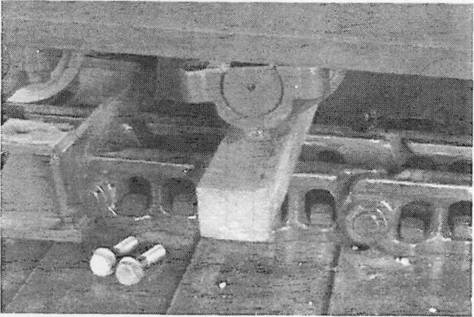

放置木塊以支撐支重輪。取下四個螺絲和固定墊圈，取下支重輪。

重新調節

若滾輪磨損或者漏油，請重新調節或者更換新滾輪。有關磨損范圍的詳情請參照第1002部分。

取下

步驟 1

步驟 3

JS00303A

用起子或類似的工具取下節流閥端蓋的表面密封件（5）請勿損壞節流閥端蓋的密封孔。丟棄表面密封件。

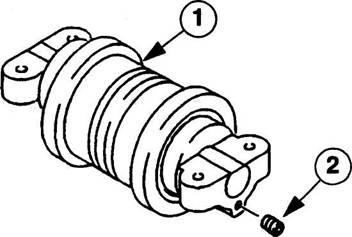

步驟 4用合適的溶劑清潔支重輪（1）。取下兩排油塞（2）后排油。

步驟 2

JS00304A

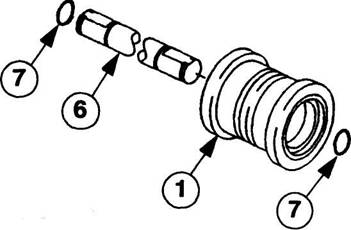

取下軸（6）上的密封件（7）并丟棄。從支重輪中取出軸（6）。

步驟 5

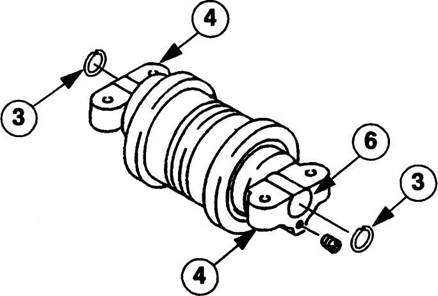

取下軸（6）上的固定環（3）和節流閥端蓋，然后丟棄固定環。

JS0O305A

取下支重輪（1）或軸（6）上的表面密封件（5），并丟棄。

步驟 6

JS00306A

注：若檢查發現襯套（8）需要更換時才進行此步驟。

請勿損壞支重輪的密封孔。

檢查

步驟 1

溶劑清潔所有部件。

步驟 2

檢查軸上的襯套表面有無劃痕、銹斑和其他損壞。在四個相對點測量軸的直徑。將測得的數據與規格相比較，必要時更換。

步驟 3

檢查襯套（8）是否有磨損和損壞。測量襯套內徑和寬度。將測得的數據與規格相比較，必要時更換。

步驟 4

檢查節流閥端蓋和支重輪上的孔有無損壞。必要時替換新零件。

組裝

步驟 1

JS00309A

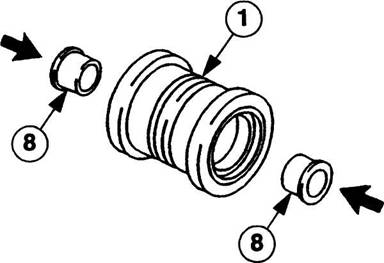

需要取下時，用液壓機和合適的尺寸桿在支重輪（1）上裝上新襯套（8）。

步驟 2

安裝O型圈和表面金屬襯套（5）。

步驟 3

步驟 5

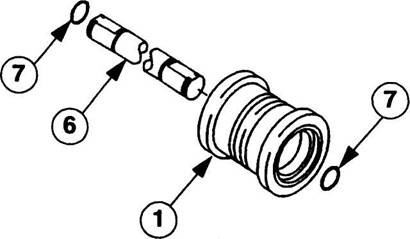

在軸表面（6）涂上清潔的油脂，在支重輪（1）上安上軸，潤滑和組裝軸（6）上O型圈（7）。

步驟 4

JS00314A

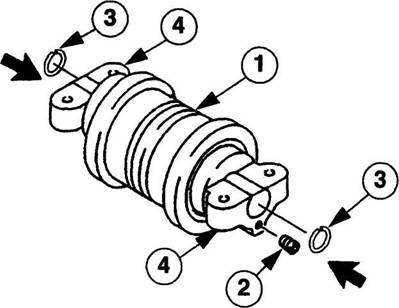

軸（6）上裝上節流閥端蓋（4），裝上固定環（3）。安裝放油塞（2）。

注：檢查表面密封蓋的設置，詳情參照第4頁。

步驟 6

參見有關漏油檢查章節，作好檢查，確保支重輪已正確安裝。

步驟 7

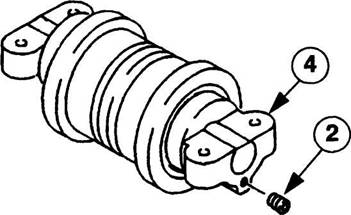

支重輪（1）內注入清潔的潤滑油（見“規格”）。節流閥端蓋（4）上安上放油塞（2）。

JS00313A

安裝O型圈和金屬襯套（5）。表面密封件（A）使用清潔的潤滑油。

安裝

步驟 1

步驟 3

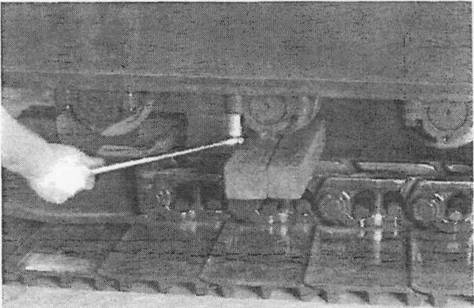

按要求扭距擰緊支重輪端蓋的四個固定螺絲（見“規格”）。取出木塊。

步驟 4

先取出履帶下的木塊。后取出機車下的兩支架。

步驟 5

請參照“調整履帶張緊”，見第5001章。

JD00316A

支重輪對準。

步驟 2
