惰輪的拆卸和組裝

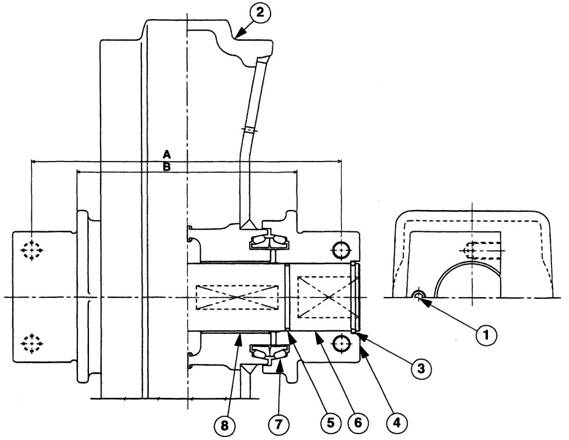

名稱

1       放油塞

2       惰輪

3       止動環

轂

5       O型圈

6       軸

7            表面密封件

8       襯套

A.

B

CX130

263.6－265.5毫米

185.8－189.3毫米

CX160

283.6－285.6毫米

199.8－203.3毫米

CX210

283.6－285.6毫米

199.8－203.3毫米

CX240

283.6－285.6毫米

199.8－203.3毫米

重新調節

若惰輪磨損到指定極限或者有滲漏的跡象時，必須重新調整或更換新惰輪。有關磨損范圍的詳情請參照第1002部分。

取下

步驟 1

JS00348A

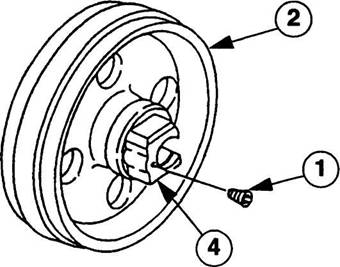

用合適的溶劑清潔惰輪（2）。在支架上安裝惰輪（2），放油塞（1）在底部。取下轂（4）上的放油塞（1）后放油。

步驟 2

JS00349A

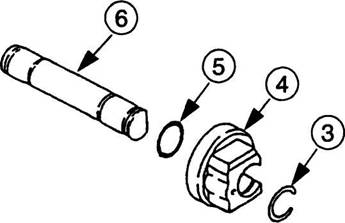

取下一端的止動環（3）并丟棄。取下軸（6）上的轂（4）。

JS00350A

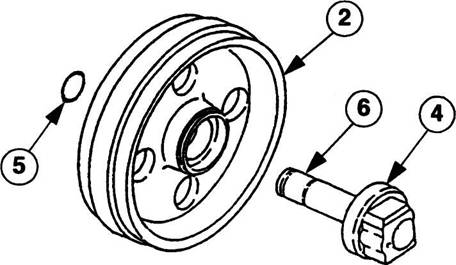

取下軸（6）上的密封圈（5）并丟棄。取下惰輪（2）上帶有轂（4）的軸。

步驟 4

JS00351A

取下其他的止動環（3）并丟棄。取下軸（6）上的轂（4）和O型圈（5），并丟棄型圈（5）。

步驟 5

JS00352A

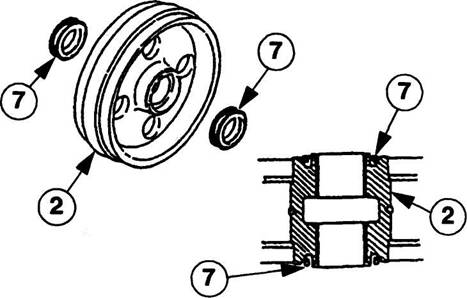

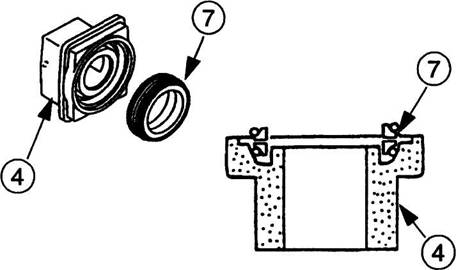

用起子或類似工具取下軸上的表面密封件（7）。請勿損壞轂的密封孔。丟棄刮油密封環。

JS00353A

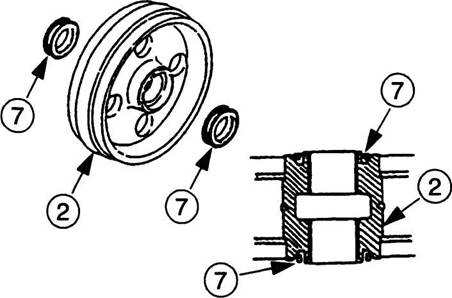

用起子或類似工具取下惰輪（2）上的表面密封件（7）。請勿損壞惰輪密封孔。

步驟 7

檢查

步驟 1

用合適的清潔劑清潔所有部件。也清潔惰輪內的空腔。用壓縮空氣以低壓干燥所有部件，并使用清潔的潤滑油。

步驟 2

檢查軸上的襯套表面有無劃痕、銹斑和其他損失。在四個相對點測量軸的直徑。將測量所得值與規格相比較。必要時更換襯套。

步驟 3

檢查襯套有無磨損和損壞。測量襯套內徑和寬度。將測量所得值與規格相比較。必要時更換襯套。

步驟 4

檢查轂密封件和惰輪孔有無損壞。必要時更換新部件。測量轂密封孔的深度。將測量所得值與規格相比較。必要時更換。

JS00354A

注：若在步驟3檢查時發現襯套（8）需要更換，請執行以下步驟。

用錘子和黃銅沖頭將襯套（8）撬出惰輪（2）。請勿損壞惰輪密封孔。

5005-11

組裝

步驟 1

JS00356A

A.   清潔內部

用液壓機和撬桿小心將襯套（8）安裝在惰輪中。

步驟 2

JS00352A

在轂密封孔（4）內裝入固定O型圈和表面密封件（7）金屬襯套。表面密封件用清潔的潤滑油充分潤滑。

步驟 4

JS00358A

清潔的油脂潤滑O型圈（5）。先在軸（6）上裝上O型圈，然后裝入轂（4）內。用止動環（3）固定轂和密封件。
