挖掘機回轉機構包括哪些部分與結構圖解

目前我們采用的是川崎M2X120B—CHB—10A，最大流量207L/min，液壓馬達排量121cm³/r，減速機速比20.04，齒輪軸輸出。回轉馬達帶有停車制動器，制動閥，緩沖閥，延時閥。

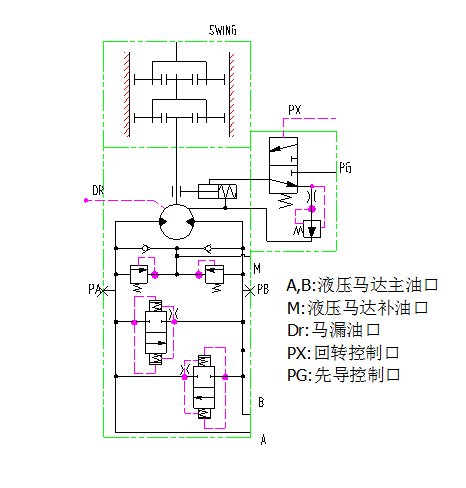

回轉機構原理圖如下：

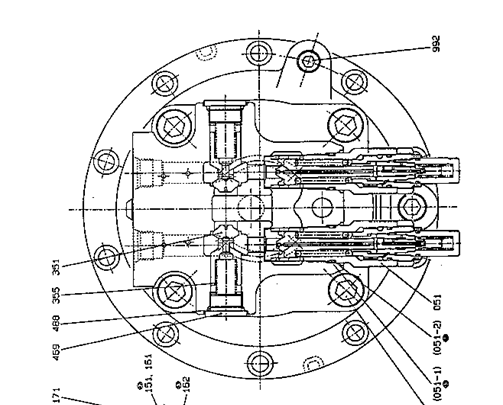

補油單向閥及制動閥結構如下：

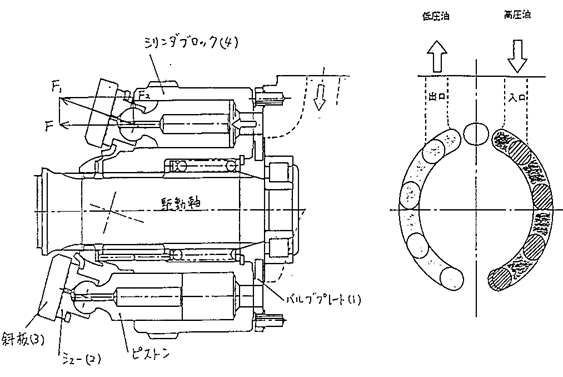

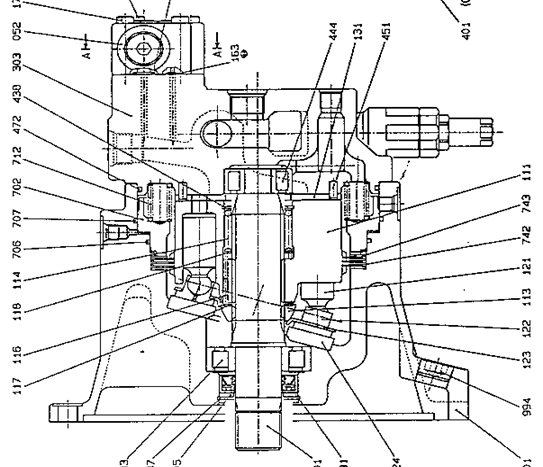

馬達缸體結構如下：

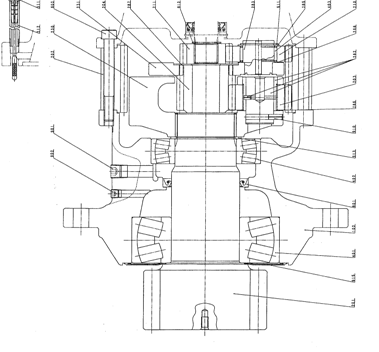

減速機結構如下：
