挖掘機液壓系統由哪幾部分組成

 挖掘機液壓系統是負荷傳感控制系統。其精髓是一個負荷傳感泵和一組帶壓力補償功能的主閥。特點是用單泵驅動多個動作系統，通過集成為一體的相應數量的壓力補償閥，使得流量按照操縱者所希望的數量比例分配到各動作系統，且各動作間相互獨立、互不干擾。

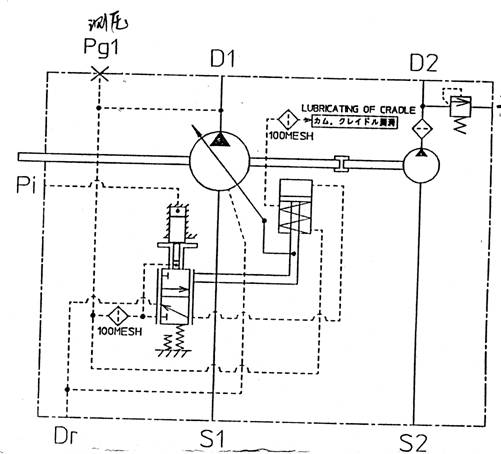

下圖是泵的原理圖，該泵組由一個負荷傳感泵和一個先導控制泵組成。

圖6.4-1是多路閥的原理圖。該閥只有一個主進油口，一個28MPa安全閥，動臂、斗桿、鏟斗和推土換向閥回路都裝有過載閥。多路閥主進油口旁裝有一個流量控制閥和一個節流元件R，其作用是輸出一個壓力信號控制主泵變量機構，并且在多路閥中位不動作時，泵輸出油從流量控制閥回油箱。

多路閥各換向閥回路都裝有壓力補償閥。
