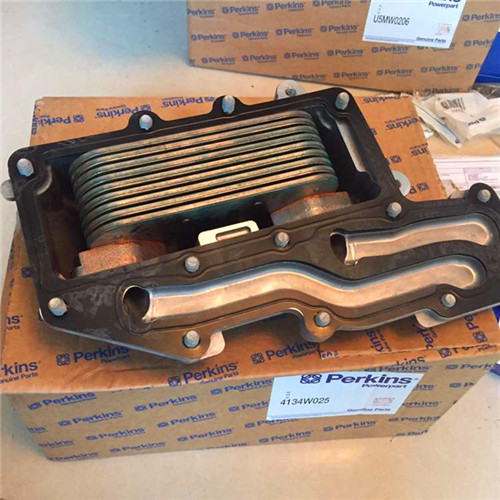

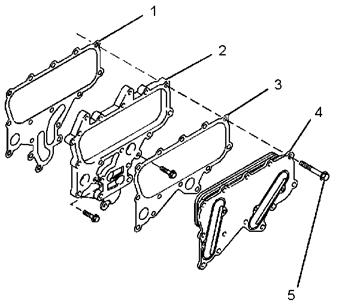

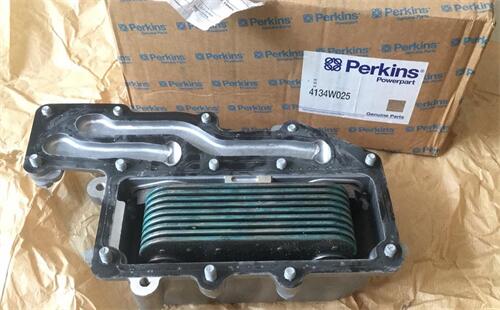

Perkins珀金斯發動機機油冷卻器安裝的濾清器座

(1) 接頭
(2) 殼體
(3) 接頭
(4) 機油冷卻器
(5) 固定螺釘
調整螺釘將調整螺釘 (5) 按圖示 27 順序擰緊至下述扭矩。 22 N•m (16 lb ft)

發動機機油冷卻器，帶高位安裝的濾清器座

(6) 接頭
(7) 螺母
(8) 殼體
(9) 接頭
(10) 機油冷卻器

調整螺釘將調整螺釘按圖示 29 順序擰緊至下述扭矩。 22 N•m (16 lb ft)

冷卻器作用如下：
　　1、冷卻系統的主要工作是將熱量散發到空氣中以防止發動機過熱，但冷卻系統還有其他重要作用。汽車中的發動機在適當的高溫狀態下運行狀況最好；
　　2、如果發動機變冷，就會加快組件的磨損，從而使發動機效率降低并且排放出更多污染物；
　　3、因此，冷卻系統的另一重要作用是使發動機盡快升溫，并使其保持恒溫。

　　1、機油冷卻器是一種加速潤滑機油散熱使其保持較低溫度的裝置；
　　2、在高性能、大功率的強化發動機上，由于熱負荷大，必須裝設機油冷卻器；
　　3、機油冷卻器布置在潤滑油路中，其工作原理與散熱器相同。
