珀金斯perkins發動機缸體拆解圖解技術資料

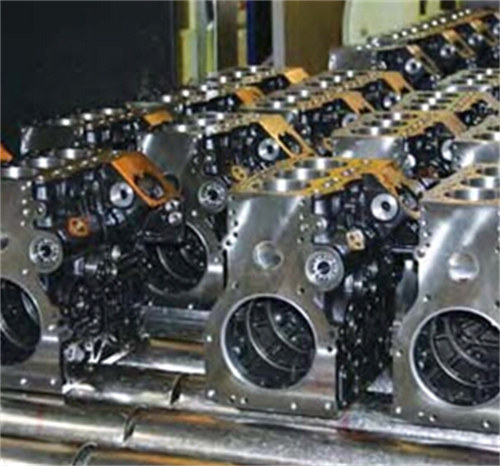

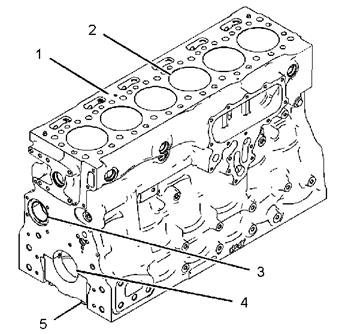

(1) 缸 體


(2) 缸徑 105.000 至 105.025 mm(4.1338 至 4.1348 in)
缸徑最大允許磨損量 0.15 mm (0.0059 in)
(3) 凸輪軸軸承
1 號凸輪軸軸承在缸體中的襯套的直徑 55.563 至 55.593 mm (2.1875 至 2.1887 in)
2 號凸輪軸軸頸在缸體中的孔的直徑 50.546 至 50.597 mm (1.9900 至 1.9920 in)
3 號凸輪軸軸頸在缸體中的孔的直徑 .. 50.292 至 50.343 mm (1.9800 至 1.9820 in)
1 號凸輪軸軸頸在缸體中的孔的直徑 .. 50.038 至 50.089 mm (1.9700 至 1.9720 in)
(1) 主軸瓦缸體中的主軸承孔的直徑 .. 88.246 至 88.272 mm(3.4742 至 3.4753 in)
(2) 主軸承蓋螺栓采用以下步驟安裝主軸承蓋螺栓：
1. 在主軸承蓋螺栓的螺紋上涂上清潔的發動機機油。
2. 將主軸承蓋放置在主軸承蓋頂部號碼指示的正確位置。 安裝主軸承蓋時凸鍵必須與缸體上的凹陷對準。
3. 均勻擰緊主軸承蓋螺栓。主軸承蓋螺栓扭矩。 80 N•m (59 lb ft)
4. 再將主軸承蓋螺栓轉動 90 度，以將其擰緊。注: 確保曲軸可自由轉動。
