Perkins珀金斯發動機飛輪 飛輪殼和油封扭矩

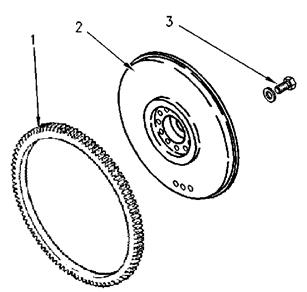

飛輪
圖 57
典型實例
(1) 飛輪齒圈將飛輪齒圈加熱至以下溫度。 .. 250 °C (480 °F) 注: 不要使用氧炔焊炬加熱飛輪齒圈。
(2) 飛輪
(3) 螺栓擰緊 12 顆飛輪螺栓至以下扭矩。 140 N•m(103 lb ft)

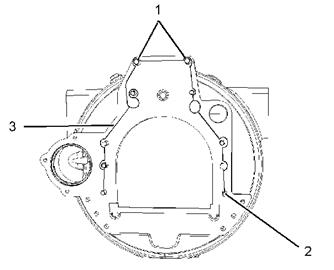

飛輪殼

圖 58
典型實例
注: 擰緊固定螺釘 (2)，然后再擰緊固定螺釘 (1)。
(1) 將固定螺釘擰緊至以下扭矩。 .. 78 N•m (57 lb ft)
(2) 將固定螺釘擰緊至以下扭矩。 .. 63 N•m (46 lb ft)

飛輪殼和油封

圖 59
典型實例
注: 擰緊固定螺釘 (4)，然后再擰緊固定螺釘 (3)。
(3) 將頂部固定螺釘擰緊至以下扭矩。 190 N•m
(4) 將底部固定螺釘擰緊至以下扭矩。 115 N•m(84 lb ft)
(5) 將固定螺釘擰緊至以下扭矩。 .. 63 N•m (46 lb ft)
