康明斯B系列柴油發動機缸體 - 綜述

康明斯B系列柴油發動機連桿

此介紹部分將幫助您識別和熟悉可用于安裝的不同類型的 ISB 連桿。因為某些連桿沒有標記有零件號，可能難以識別，所以這些詳細信息很重要。此節還將討論修理時混用不同零件號的連桿是否可接受。根據發動機制造的地點和時間，B 系列發動機在安裝的不同位置上采用了多種連桿。一般而言，應將連桿安裝在之前所拆下的同一位置。在特定情況下，此介紹部分可作為指導準則參考。

以下信息詳細說明了 Cummins® B 系列 3.9 升（4 缸）和 5.9 升（6 缸）發動機的連桿類型和安裝位置。每幅圖所示為從發動機正面看時的連桿和凸輪軸 (1)。連桿螺栓孔有助于確定連桿與凸輪軸的相對位置。連桿的一側有一個通孔 (2)，而另一側有一個盲孔 (3)。通孔為橫穿連桿的鉆孔。盲孔是鉆入到連桿中的一個孔，但沒有出口孔。

連桿有兩種可能的位置：

通孔 (2) 朝向凸輪軸

盲孔 (3) 朝向凸輪軸。

連桿零件號：	3942581（所示為 3942581）
缸體：	ISB CM550、ISB CM850
連桿接頭：	機加工
缸徑：	102 mm [4.015 in]
氣缸沖程：	120 mm [4.724 in]
方位：	盲孔朝向凸輪軸

連桿零件號：	3954658、3971212、4891176、4935880、4943979、4989163、5257364（所示為 3954658）
缸體：	ISB CM550
連桿接頭：	斷面分裂
缸徑：	102 mm [4.015 in]
氣缸沖程：	120 mm [4.724 in]
方位：	盲孔朝向凸輪軸

連桿零件號：	3954658、3971212、4891176、4935880、4943979、4989163、5257364（所示為 3954658）
缸體：	ISB CM850
連桿接頭：	斷面分裂
缸徑：	102 mm [4.015 in]
氣缸沖程：	120 mm [4.724 in]
方位：	通孔朝向凸輪軸

以下信息詳細說明了 Cummins® B 系列 4.5 升（4 缸）和 6.7 升（6 缸）發動機的連桿類型和安裝位置。

每幅圖所示為從發動機正面看時的連桿和凸輪軸 (1)。連桿螺栓孔有助于確定連桿與凸輪軸的相對位置。連桿的一側有一個通孔 (2)，而另一側有一個盲孔 (3)。通孔為橫穿連桿的鉆孔。盲孔是鉆入到連桿中的一個孔，但沒有出口孔。

連桿有兩種可能的位置：

通孔 (2) 朝向凸輪軸

盲孔 (3) 朝向凸輪軸。

連桿零件號：	3942581（所示為 3942581）
缸體：	ISB 4.5、ISB 6.7
連桿接頭：	機加工
缸徑：	107 mm [4.212 in]
氣缸沖程：	124 mm [4.881 in]
方位：	通孔朝向凸輪軸

連桿零件號：	3954658、3971212、4891176、4935880、4943979、4989163、5257364（所示為 4943979）
缸體：	ISB 4.5、ISB 6.7
連桿接頭：	斷面分裂
缸徑：	107 mm [4.212 in]
氣缸沖程：	124 mm [4.881 in]
方位：	盲孔朝向凸輪軸

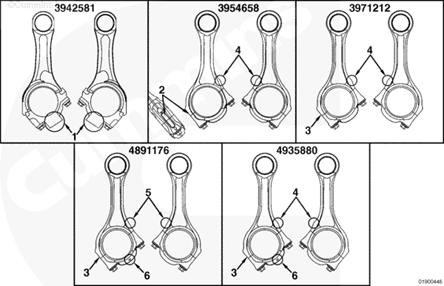

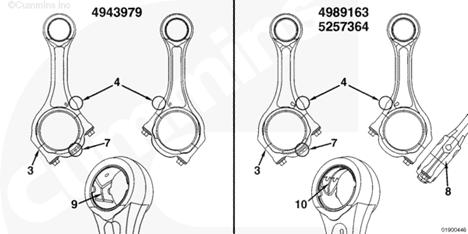

按照以下圖示來識別 康明斯3.9 升、4.5 升、5.9 升和 6.7 升（6 缸）連桿。

注：無鉛襯套 (10)（零件號 4983518 和 5257363）是不可維修的。

1連桿特性2平衡器 3機加工表面 4非機加工表面 5隆起或凸起 6平滑 7單凹坑 8三凹坑 9"TA LF" 或 "7364" 10含鉛襯套中的油槽（零件號 4891178） 11無鉛襯套中的油槽（零件號 4983518/5257363）。（這些襯套不可維修）

因重量差異會導致發動機振動，在一臺發動機上混用某些連桿必須要加以特殊考慮。

在 2010 年 1 月 1 日前制造的發動機上，連桿零件號 4935880、4943979、4989163 和 5257364：這些連桿只能在彼此間混用。

在 2010 年 1 月 1 日后制造的發動機上，連桿零件號 4989163 和 5257364：這些連桿只能在彼此間混用。

零件號為 3954658 和 3971212 的連桿只能在彼此間混用。

零件號為 4891176 的連桿決不能與任何其他連桿混用。

零件號為 3942581 的連桿決不能與任何其他連桿混用。

康明斯B系列柴油發動機 連桿軸承瓦

通常，B 系列發動機上采用了不同類型的連桿軸承：

雙金屬涂層

三金屬涂層

更換連桿軸承時，請參考相應的零件信息資料，確保安裝正確的連桿軸承。

對于要求研磨至減少尺寸的曲軸提供有加大尺寸的連桿軸瓦。連桿軸瓦通過軸瓦背面的鋼印字符進行標識。字符指示標準 (STD) 或加大的量 (OS)。

康明斯B系列柴油發動機主軸承瓦

曲軸和缸體采用七個主軸承軸頸（6 缸發動機）和五個主軸承軸頸（4 缸發動機）。從發動機前部開始計算，除 6 號主軸承軸頸（6 缸發動機）和 4 號主軸承軸頸（4 缸發動機）外，每個軸頸的主軸承上軸瓦都完全一樣。這個主軸承軸頸上裝配著一個法蘭式主軸承上軸瓦，稱作止推軸承。當向曲軸端面施加軸向負載時，主軸承上的法蘭控制曲軸的端面推力。

與主軸承上軸瓦類似，同一發動機應用中除 6 號主軸承軸頸（6 缸發動機）和 4 號主軸承軸頸（4 缸發動機）外，主軸承下軸瓦也完全一樣。對于有些發動機應用，要求額外使用一個止推軸承下軸瓦來補償曲軸上因所使用的驅動裝置或變速箱而增加的軸向負載。

注:  并不是所有缸體都配備有適合安裝止推軸承下軸瓦的主軸承蓋。配備那些經過加工適合安裝止推軸承下軸瓦的主軸承蓋的缸體也可以安裝非止推軸承。如果更換缸體，確保替換缸體有著等效的止推軸承安裝能力。

上軸承有 3 個孔。中間孔接收主油道送來的機油。其中相鄰的一個孔與凸輪軸軸頸的鉆孔油道對齊，起到凸輪軸軸頸機油流節流孔的作用。由于主軸承與其他 B 系列發動機通用，因此主軸承保留第三個孔向那些經過加工適合安裝鞍形活塞冷卻噴嘴的缸體供油。本手冊所涉及的發動機不配備鞍形活塞冷卻噴嘴，而是配備 J 形活塞冷卻噴嘴。

對于要求研磨至減少尺寸的曲軸提供有加大尺寸的主軸承軸瓦。主軸承軸瓦可通過軸承背面的鋼印字符識別出來。字符指示標準 (STD) 或加大的量 (OS)。

曲軸軸向間隙增大及止推軸承損壞的常見原因是發動機端面負載增加。端面負載升高可能就是由發動機前后驅動單元以下問題造成的：

不正確安裝

不正確調整

與發動機匹配不當，并超出軸向負載極限。

對潤滑系統維護不當是導致軸承壽命縮短的主要原因。

康明斯B系列柴油發動機凸輪軸和齒輪

凸輪軸為鑄鐵材料制成，由曲軸齒輪直接驅動。

凸輪軸齒輪位于發動機后部（后齒輪系發動機），用螺栓固定在凸輪軸安裝法蘭上。前齒輪系如圖所示。

凸輪軸凸輪可以操縱進氣門和排氣門。氣門凸輪與蘑菇狀氣門挺桿接觸，從而使挺桿驅動推管。

康明斯B系列柴油發動機凸輪軸襯套

凸輪軸襯套安裝在發動機上拆裝凸輪軸一端的第一個凸輪軸孔內。為保證通用性，有些發動機還在發動機拆裝凸輪軸的相反一端配備第二個凸輪軸襯套。

在生產的產品當中，缸體內部凸輪軸軸頸孔內沒有安裝凸輪軸襯套。如果缸體內部凸輪軸軸頸孔損壞，該軸頸孔能進行機加工以安裝凸輪軸襯套。

凸輪軸止推板用于控制凸輪軸軸向間隙。凸輪軸止推板位于凸輪軸齒輪安裝法蘭與凸輪軸軸頸之間。

康明斯B系列柴油發動機凸輪軸轉速指示環

對于后齒輪系發動機，凸輪軸銷 (3)、凸輪軸轉速指示環 (2) 和螺栓 (1) 都安裝在發動機前部的凸輪軸端面。

康明斯B系列柴油發動機活塞冷卻噴嘴

本手冊所涉及的發動機都采用位于發動機排氣側主軸承鞍座之間的 J 形活塞冷卻噴嘴。由發動機排氣側缸體中的油道供油。

康明斯B系列柴油發動機活塞和連桿總成

活塞冷卻液噴嘴向活塞底面供油。活塞頂部中鑄有冷卻油道。

連接活塞和連桿的活塞銷采用自由浮動的中空活塞銷。活塞銷和軸頸的潤滑由來自活塞冷卻噴嘴的滯留噴霧提供。

康明斯 連桿軸承

一般來說，雙金屬涂層或三金屬涂層連桿軸承可用于 B 系列發動機上。但是對于此產品，僅使用了雙金屬涂層連桿軸承。

對于要求研磨至減少尺寸的曲軸提供有加大尺寸的連桿軸瓦。連桿軸瓦通過軸瓦背面的鋼印字符進行標識。字符指示標準 (STD) 或加大尺寸 (OS)。

康明斯主軸承

對于本康明斯發動機，康明斯曲軸和缸體使用 7 個主軸承軸頸。每個軸頸的主軸承上軸瓦都相同，但是從發動機前部開始計數的 6 號主軸承軸頸除外。這個主軸承軸頸上裝配著一個法蘭式主軸承上軸瓦，稱作止推軸承。當向曲軸端面施加軸向負載時，主軸承上的法蘭控制曲軸的端面推力。

7 個的主軸承下軸瓦都是一樣的。

注:  并不是所有缸體都配備有適合安裝止推軸承下軸瓦的主軸承蓋。配備那些經過加工適合安裝止推軸承下軸瓦的主軸承蓋的缸體也可以安裝非止推軸承。如果更換缸體，確保替換缸體有著等效的止推軸承安裝能力。

康明斯上軸瓦上有 3 個孔。中間孔接收主油道送來的機油。其中相鄰的一個孔與凸輪軸軸頸中的鉆孔油道對齊，起到凸輪軸軸頸機油流節流孔的作用。

由于主軸承與其他康明斯B 系列發動機通用，因此主軸承保留第三個孔向那些經過加工適合安裝鞍形活塞冷卻噴嘴的缸體供油。但是，此發動機配備 J 形活塞冷卻噴嘴。

對于要求研磨至減少尺寸的康明斯曲軸提供有加大尺寸的主軸承軸瓦。康明斯主軸承軸瓦可通過軸承背面的鋼印字符識別出來。字符指示標準 (STD) 或加大尺寸 (OS)。

康明斯曲軸軸向間隙增大及止推軸承損壞的常見原因是發動機端面負載增加。端面負載升高可能就是由康明斯發動機前后驅動單元以下問題造成的：

不正確安裝

不正確調整

與康明斯發動機匹配不當，并超出軸向負載極限。

對潤滑系統維護不當是導致軸承壽命縮短的主要原因。

康明斯凸輪軸和齒輪

康明斯凸輪軸為鑄鐵材料制成，由康明斯曲軸齒輪直接驅動。

康明斯凸輪軸齒輪位于發動機后部（后齒輪系發動機），用螺栓固定在凸輪軸安裝法蘭上。前齒輪系如圖所示。

康明斯凸輪軸凸輪可以操縱進氣門和排氣門。氣門凸輪與蘑菇狀氣門挺桿接觸，從而使康明斯挺桿驅動推管。

康明斯凸輪軸襯套

兩個凸輪軸襯套分別安裝在發動機的第一個和第七個凸輪軸孔中。

在生產的產品當中，康明斯缸體內部凸輪軸軸頸孔內沒有安裝凸輪軸襯套。如果缸體內部凸輪軸軸頸孔損壞，該軸頸孔能進行機加工以安裝凸輪軸襯套。

康明斯凸輪軸止推板用于控制凸輪軸軸向間隙。康明斯凸輪軸止推板位于凸輪軸齒輪安裝法蘭與凸輪軸軸頸之間。

康明斯凸輪軸轉速指示環

對于后齒輪系發動機，凸輪軸銷 (3)、凸輪軸轉速指示環 (2) 和螺釘 (1) 都安裝在發動機前部的凸輪軸端面。

康明斯活塞冷卻噴嘴

本發動機使用位于發動機排氣側的主軸承鞍座之間的 J 形活塞冷卻噴嘴。由發動機排氣側缸體中的油道供油。

康明斯活塞和連桿總成

康明斯活塞冷卻液噴嘴向活塞底面供油。康明斯活塞頂部中鑄有冷卻油道。活塞頂面上有一個“Front”（前）標記，該標記應該朝向發動機前端。

康明斯連接活塞和連桿的活塞銷采用自由浮動的中空活塞銷。康明斯活塞銷和軸頸的潤滑由來自活塞冷卻噴嘴的滯留噴霧提供。

組裝并安裝康明斯活塞和連桿總成時，關鍵是保證部件的方位正確。活塞裙上的缺口必須位于發動機的排氣側。當活塞處于下止點時，活塞裙的缺口為 J 形活塞冷卻噴嘴提供間隙。

康明斯連桿和連桿蓋之間的接觸面不是機加工面。該表面是制造過程中康明斯連桿斷裂，使連桿蓋與連桿分離形成的。除非該表面上有貫穿的深拉痕或裂紋，否則不能認為該表面已損壞。

康明斯活塞環

康明斯活塞環的類型和位置可通過活塞環的外形識別出來。

1頂部活塞環

2中間活塞環

3控油環。

取決于應用類型，有些發動機采用優質的表面噴鍍鉻的活塞中間環。更換活塞環時，一定要參考相應的零件資料來安裝正確的部件。

康明斯缸體

缸體采用基于以前康明斯B 系列發動機缸體的鑄鐵設計，只是改進了一些特性來適應排量的增加。鑄件采用裙式設計，組合了加強肋來提供出眾的強度和減噪能力。

與以前康明斯B 系列發動機一樣，缸體使用與缸套相對的鏜孔式氣缸。如果發生損壞或磨損，可以修復氣缸。

不同于以前的大多數康明斯B 系列發動機缸體，該缸體采用薩米遲缸孔設計。這意味著冷卻液流不會圍繞每個內缸孔循環。同時鑄造所有內缸孔以加強缸體強度。

如果發生損壞或磨損，可以修復氣缸。氣缸可以為使用加大尺寸的活塞和活塞環（加大 0.50 mm [0.020 in]）擴大鏜孔一次。如果缸孔已進行過鏜孔或無法去除缸孔的損壞，必須更換缸體。

發動機生產過程中缸體內部凸輪軸軸頸孔內沒有安裝康明斯凸輪軸襯套。如果缸體內部凸輪軸軸頸孔損壞，為使用凸輪軸襯套可以加工該軸頸孔。

康明斯主軸承蓋采用雙螺栓設計。如果主軸承孔發生任何損傷，需要更換缸體。

康明斯缸體加強板

為幫助加強缸體，每臺發動機制造時都把缸體加強板用螺栓固定在缸體裙部。缸體加強板還有助于降低發動機運轉過程中的發動機噪聲。

康明斯曲軸和齒輪

與以前康明斯 B 系列曲軸設計相似，曲軸是一個經過平衡的鍛鋼件。

曲軸前齒輪只驅動機油泵惰齒輪。如有損壞，可以更換曲軸前齒輪。第二個曲軸齒輪組裝在曲軸的后部。這個曲軸齒輪驅動凸輪軸齒輪，進而驅動燃油泵和附件驅動齒輪（如有配備）。如果損壞，必須更換整個曲軸。

康明斯減振器和曲軸轉速指示環

康明斯減振器和曲軸轉速指示環是一個固定的總成。如果減振器或曲軸轉速指示環損壞，必須 更換整個總成。

康明斯前齒輪室蓋

對于前齒輪系發動機，前齒輪室蓋內包含著機油泵、康明斯曲軸前油封和凸輪軸轉速指示環。

康明斯前齒輪室蓋還包括：

機油壓力開關

康明斯凸輪軸轉速和位置傳感器

康明斯曲軸轉速和位置傳感器。

康明斯后齒輪室用來安裝燃油泵（同時適用于高/低位安裝配置）和齒輪驅動的附件驅動（同時適用于高/低位安裝配置）。

后齒輪室還包括向附件驅動供油的內部油道，通常是空氣壓縮機。如果發動機沒有配備需要提供機油的附件，必須通過安裝的附件驅動或使用一個蓋充分密封住供油端口。

康明斯曲軸前油封

曲軸前油封為一個雙唇式密封或非唇形密封，這種密封使用一個內置承磨襯套和一個隱式密封唇。內外直徑分別壓配合在曲軸和前齒輪室蓋上，需要使用維修工具進行拆卸和安裝。密封點內置于油封內。始終使用與先前安裝的同一類型的油封來更換前曲軸油封。

由于油封的旋轉部分不接觸曲軸，磨損不會出現在曲軸上而是在油封內部。不提供承磨襯套或加大尺寸的曲軸前油封。

康明斯曲軸后油封

對于所使用的唇形曲軸后油封，密封旋轉部分是在密封唇與曲軸之間的接觸面。曲軸后油封安裝在飛輪殼孔中。

由于曲軸后油封與其他發動機共用，每個新唇形曲軸后油封都附帶兩個一次性的油封起子：

對于前齒輪系發動機 - 一次性的油封起子上都標有前齒輪系，它能將油封裝至后油封托架孔中正確的深度。

對于后齒輪系發動機 - 一次性的油封起子上都標有后齒輪系，它能將油封與飛輪殼孔平齊安裝。
