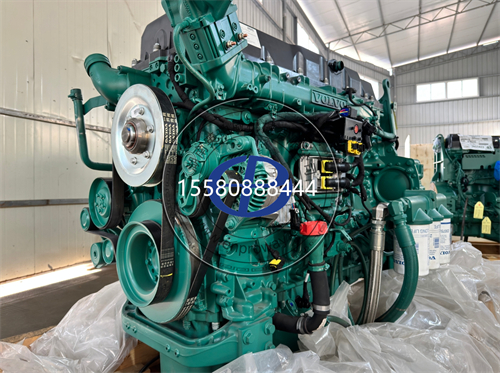

沃爾沃柴油機（如D13、D16、D5244T16等型號）的正時系統精度直接影響燃燒效率與動力輸出。以下結合官方技術資料與維修實踐，系統闡述調整后的檢測方法及核心參數標準：
一、檢測工具與準備工作
（一）必備工具
正時校準套件：包含飛輪鎖止工具（如VolvoPenta9997120）、凸輪軸定位銷（針對D13/D16的專用工具）
測量?jī)x器：
百分表（精度0.01mm）：用于檢測齒輪軸向/徑向間隙
塞尺（0.05-1.0mm）：測量齒輪嚙合側隙
正時燈（支持柴油機模式）：如OTC3500，用于動態檢測噴油提前角
扭矩扳手：精度±3%，用于驗證關鍵螺栓緊固力矩（如凸輪軸齒輪固定螺栓扭矩為70±5N・m）
（二）操作前準備
安全斷電：斷開蓄電池負極，釋放燃油系統壓力（共軌機型需擰開燃油濾清器泄壓閥）。
環境清潔：拆除正時齒輪室罩殼，使用高壓氣***清除齒輪表面油污，確保標記清晰可見。

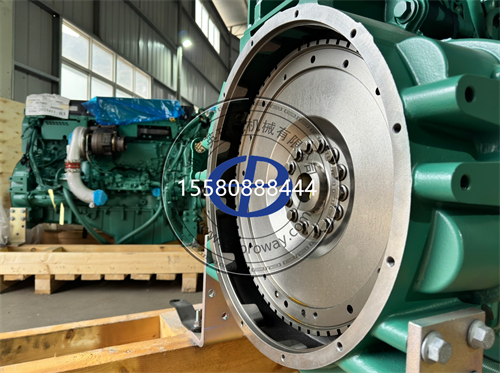

基準定位：轉動曲軸至1缸壓縮上止點（飛輪"TDC"標記對齊觀察孔指針），同時確認凸輪軸齒輪"INJ"標記與缸體定位銷對齊。

二、靜態檢測方法與參數標準
（一）正時標記對齊驗證
部件名稱 標記位置 對齊標準 檢測工具
曲軸齒輪 齒輪邊緣"O"刻線 與缸體前端面箭頭標記重合 目視+塞尺
凸輪軸齒輪 齒輪邊緣"INJ"三角標記 與缸蓋上的正時指針成一直線 專用定位銷
噴油泵聯軸器 聯軸器刻線 與泵殼"0"標記完全對齊 正時燈輔助
平衡軸齒輪 齒輪鍵槽與軸鍵對齊 偏差≤0.2mm 游標卡尺
特殊提示：部分機型（如D16）需通過凸輪軸蓋的兩條刻線夾住所視標記，確保凸輪軸處于TDC位置。
（二）齒輪間隙量化檢測
嚙合側隙：
標準值：曲軸齒輪與凸輪軸齒輪為0.15-0.25mm，平衡軸齒輪為0.10-0.20mm。
檢測方法：將塞尺垂直插入齒間最小嚙合處，輕輕拉動應有輕微阻力，若間隙＞0.4mm（D13）或＞0.5mm（D16），需檢查齒輪磨損或軸承間隙。
軸向/徑向間隙：
軸向間隙：用塞尺測量齒輪與軸肩間距，標準值0.05-0.20mm，超過0.3mm需更換止推墊片。
徑向間隙：百分表固定缸體，轉動齒輪測外緣跳動，＞0.15mm提示軸承磨損或齒輪變形。
（三）扭矩復檢
關鍵螺栓扭矩：
曲軸齒輪固定螺栓：45±5N・m（初始）+90°角度緊固。
噴油泵聯軸器螺栓：30±3N・m，確保無松動導致正時偏移。

三、動態檢測方法與參數標準
（一）噴油正時校準（靜態+動態結合）
靜態調整：
拆下噴油泵檢視窗蓋，轉動曲軸至1缸噴油位置，觀察聯軸器刻線是否與泵殼標記對齊。若偏差＞1mm，松開聯軸器螺栓微調至重合。
動態驗證：
正時燈檢測：
連接正時燈傳感器至1缸高壓油管，啟動發動機至怠速（750±50rpm）。
對準飛輪"TDC"標記，調節正時燈使標記清晰，讀取提前角：
標準值：D13為15°-18°BTDC，D16為17°-20°BTDC。
允許誤差：±2°，超限需重新調整噴油泵驅動齒輪位置。
缸壓法輔助：
安裝缸壓傳感器至1缸火花塞孔，啟動發動機記錄壓縮壓力曲線，最大壓力點應位于上止點前10°-12°，與噴油提前角形成合理重疊。
（二）運行狀態監測
異響診斷：
怠速時出現"嗒嗒"高頻聲：可能是齒輪側隙過大（＞0.4mm）或凸輪軸軸承磨損。
加速時金屬敲擊聲：供油提前角過大（＞20°BTDC），需逆時針微調噴油泵聯軸器。
性能驗證：
動力輸出：全負荷測試時，轉速應在10秒內升至額定值（如D13為2100rpm），且無黑煙或功率波動。
燃油消耗：經濟工況下（1500rpm），燃油消耗率應≤205g/kWh，若偏差＞5%需檢查正時系統。

四、常見故障與解決方案
故障現象 可能原因 解決方案
啟動困難 正時標記偏移＞2mm 重新對齊標記，檢查齒輪嚙合間隙
怠速不穩 噴油提前角偏差＞3° 使用正時燈重新校準至標準值
動力下降冒黑煙 凸輪軸齒輪磨損（齒厚減少＞0.5mm） 成套更換正時齒輪組
齒輪室異響 軸向間隙＞0.3mm 更換止推墊片，調整軸承預緊力
五、維護周期與注意事項
（一）定期保養建議
運行條件 檢測周期 重點項目
常規工況 每500小時/1年 檢查正時標記、測量嚙合間隙
重載/多粉塵工況 每300小時 清潔齒輪室，更換齒輪潤滑油
（二）潤滑系統優化
齒輪潤滑油：使用SAE80W-90GL-5齒輪油，每2000小時更換，避免混入雜質導致齒面磨損。
自動提前裝置維護：檢查彈簧彈力（標準值：自由長度45mm，壓縮至30mm時彈力≥150N），下降超過10%需整體更換。
（三）安全提示
調整正時前務必釋放燃油系統壓力，避免高壓油噴濺。
安裝正時銷后需手動轉動曲軸2圈，確認無卡滯再啟動發動機。
禁止使用非原廠齒輪，其材料硬度（如42CrMo鋼）與熱處理工藝（淬火硬度HRC58-62）可能不達標。

六、特殊型號注意事項
（一）D16發動機
齒輪側隙檢測：需使用專用工具（如VolvoPenta3107M）固定凸輪軸，避免測量時竄動導致誤差。
動態調整：冷啟動時噴油提前角自動增加3°-5°，若啟動后提前角未恢復正常值，需檢查傳感器信號。
（二）D5244T16發動機
張緊輪調整：安裝新正時皮帶后，需根據環境溫度調整張緊輪指針位置（-20℃對準左側標記，20℃對準中心標記）。
皮帶壽命：建議每8萬公里更換，超過10萬公里后即使外觀完好也需強制更換。
通過系統化檢測與參數驗證，可確保沃爾沃柴油機正時系統的長期可靠性。建議維修時優先參考《VolvoPenta柴油機維修手冊》（可通過官方渠道獲取），并使用原廠配件以保障嚙合精度。對于復雜型號（如D13共軌機型），推薦結合VDS診斷儀進行噴油正時的深度校準，避免因操作不當導致高壓共軌系統損壞。
