Perkins珀金斯850-854F柴油發動機T421641氣缸體總成
詳細描述

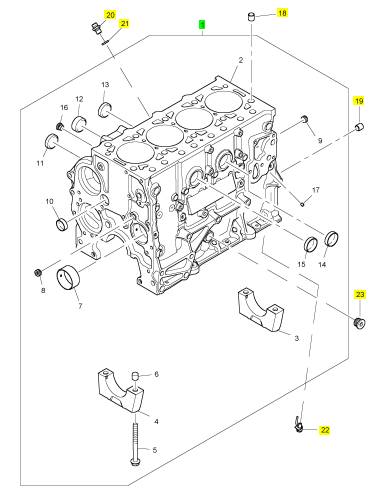

項目 零配件號碼 最新件號 描述
1 1 氣缸體總成
1 1 氣缸體總成
18 T411812 1 T411812 合釘
19 T411812 3 T411812 合釘
20 T411796 1 T411796 連接
21 T411815 1 T411815 墊圈
22 T412466 4 T412466 活塞冷卻噴射
23 T412481 1 T412481 栓塞

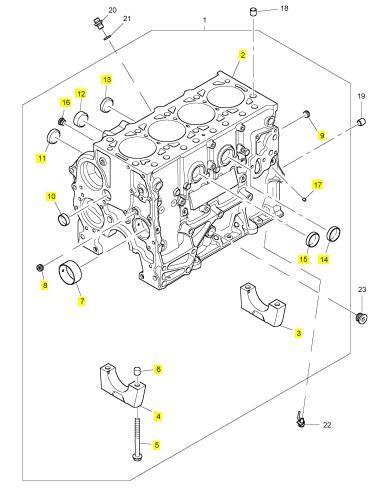

項目 零配件號碼 最新件號 描述
2 1 氣缸體
3 1 曲軸瓦蓋
4 4 曲軸瓦蓋
5 T411811 10 T411811 螺旋
6 T411812 10 T411812 合釘
7 T419837 1 T419837 凸輪軸襯套
7 T411813 1 T419837 凸輪軸襯套
8 T411799 1 T411799 栓塞
9 T411799 2 T411799 栓塞
10 T412433 1 T412433 栓塞
11 T412422 1 T412422 栓塞
12 T412422 1 T412422 栓塞
13 T412422 1 T412422 栓塞
14 T412422 1 T412422 栓塞
15 T412422 1 T412422 栓塞
16 T411810 1 T411810 栓塞
17 T411805 4 T411805 栓塞
項目 零配件號碼 最新件號 描述
1 T421641 1 T421641 氣缸體總成

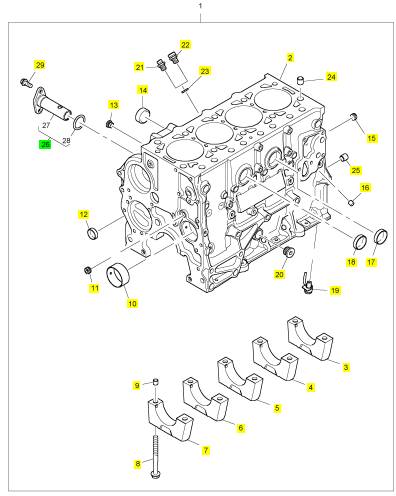

項目 零配件號碼 最新件號 描述
2 1 氣缸體
3 1 曲軸瓦蓋
4 1 曲軸瓦蓋
5 1 曲軸瓦蓋
6 1 曲軸瓦蓋
7 1 曲軸瓦蓋
8 T411811 10 T411811 螺旋
9 T411812 10 T411812 合釘
10 T419837 1 T419837 凸輪軸襯套
11 T411799 1 T411799 栓塞
12 T412433 1 T412433 栓塞
13 T411810 1 T411810 栓塞
14 T412422 3 T412422 栓塞
15 T411799 2 T411799 栓塞
16 T411805 4 T411805 栓塞
17 T412422 1 T412422 栓塞
18 T412422 1 T412422 栓塞
19 T412466 4 T412466 活塞冷卻噴射
20 T412481 1 T412481 栓塞
21 T411796 1 T411796 連接
22 T419886 1 T419886 連接
23 T411815 1 T411815 墊圈
24 T411812 2 T411812 合釘
25 T411812 2 T411812 合釘
26 T419762 1 T419762 壓力閥
29 2314 F003 2 2314 F003 螺旋
|
Main bearings |
|
Operation 5-5 To dismantle and to assemble (two and three cylinder engines) .. ... ... ... .. 62 Operation 5-6 To dismantle and to assemble (four cylinder engines) . ... ... ... ... ... ... ... ... .. 63 |
|
6 Timing case and drive assembly |
|
Fuel injection pump |
|
Operation 6-1 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 65 |
|
Timing cover |
|
Operation 6-2 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 66 |
|
Slider |
|
Operation 6-3 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 67 |
|
Camshaft retainer plate |
|
Operation 6-4 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 68 |
|
Camshaft and cam followers |
|
Operation 6-5 To remove .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 69 Operation 6-6 To fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 70 |
|
Camshaft assembly |
|
Operation 6-7 To inspect .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 71 |
|
Max fuel screw and max speed screw |
|
Operation 6-8 To locate ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 72 Operation 6-9 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 73 |
|
Idler gear and oil pump |
|
Operation 6-10 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 75 |
|
Idler hub |
|
Operation 6-11 To fit .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 76 |
|
Gear teeth backlash |
|
Operation 6-12 To check backlash ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 77 |
|
Oil pump end float |
|
Operation 6-13 To check .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 78 |
|
Governor spring |
|
Operation 6-14 To locate and to check ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 79 |
|
Publication Type, TPD 1377E, issue 4 |
|
vii |
|
This document has been printed from SPI². Not for Resale |
|
100 Series |
|
Oil seal protector |
|
Operation 6-15 To fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 80 |
|
Timing cover |
|
Operation 6-16 To fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 81 |
|
7 Cylinder block assembly |
|
Front bush |
|
Operation 7-1 To fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 83 |
|
Cylinder block top face |
|
Operation 7-2 To inspect . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 84 |
|
8 Engine timing |
|
Fuel injection pump timing |
|
Operation 8-1 To check timing .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 85 |
|
9 Aspiration system |
|
Breather system |
|
Operation 9-1 To clean and renew ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 89 |
|
10 Lubrication system |
|
Oil filter canister |
|
Operation 10-1 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 91 |
|
Pressure relief valve |
|
Operation 10-2 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 92 |
|
Lubricating oil sump |
|
Operation 10-3 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 93 |
|
Strainer and suction pipe |
|
Operation 10-4 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 94 |
|
Lubricating oil pump |
|
Operation 10-5 To remove, to fit and to inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 95 |
|
viii |
|
Publication Type, TPD 1377E, issue 4 |
|
This document has been printed from SPI². Not for Resale |
|
100 Series |
|
Oil pressure switch |
|
Operation 10-6 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 96 |
|
11 Fuel system |
|
Atomisers |
|
Operation 11-1 To remove ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 97 Operation 11-2 To fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 98 |
|
Fuel lift pump |
|
Operation 11-3 To remove and to fit early fuel lift pump . ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 99 Operation 11-4 To remove and to fit the latest fuel lift pump . ... ... ... ... ... ... ... ... ... ... ... ... 100 Operation 11-5 To dismantle and to assemble the early fuel lift pump ... ... ... ... ... ... ... ... 101 |
|
Fuel injection pump |
|
Operation 11-6 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 102 Operation 11-7 Banjo Bolt ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 103 |
|
Vent points |
|
Operation 11-8 To eliminate air from the fuel system .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 104 |
|
12 Cooling system |
|
Fan and mounting |
|
Operation 12-1 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 105 |
|
Coolant pump |
|
Operation 12-2 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 106 |
|
Thermostat |
|
Operation 12-3 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 108 Operation 12-4 To test and inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 109 |
|
13 Flywheel and housing |
|
Flywheel |
|
Operation 13-1 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 111 Operation 13-2 To inspect ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 112 |
|
Flywheel housing (if fitted) |
|
Operation 13-3 To remove and to fit . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 113 |
|
Publication Type, TPD 1377E, issue 4 |
|
ix |
|
This document has been printed from SPI². Not for Resale |
|
100 Series |
|
14 Electrical equipment |
|
Electrical shut off solenoid (ESOS) |
|
Operation 14-1 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..115 |
|
Alternator |
|
Operation 14-2 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..116 Operation 14-3 Alternator Testing ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..117 |
|
Starter motor |
|
Operation 14-4 To remove and to fit ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..119 Operation 14-5 Starter Motor Testing .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..120 |
|
Wiring diagram 14 and 15 amp alternator - 102-05, 103-07, 103-10 . ... ... ... ... ... ... ... ..121 Wiring diagram 40 amp alternator - 103-10 (when fitted with optional alternator) ..122 Wiring diagram 55 amp alternator - 103-15, 104-19, 104-22 ... ... ... ... ... ... ... ... ... ... ... ..123 Wiring diagram 40 amp alternator - 103-13 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..124 Auto shutdown wiring diagram .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..125 Auto shutdown wiring diagram 14 and 15 amp alternator - 102-05, 103-07, 103-10 126 |
|
Auto shutdown wiring diagram 40 amp alternator - 103-10 (when fitted with optional alternator) ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..127 |
|
Auto shutdown wiring diagram 40 amp alternator - 103-13 ... ... ... ... ... ... ... ... ... ... ... ..128 Auto shutdown wiring diagram 40 amp alternator - 103-15, 104-19, 104-22 ... ... ... ..129 |
|
15 Auxiliary equipment |
|
Radiator Anti-Vibration mountings ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..131 |
|
16 Special tools |
|
Special tools list ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..133 |
|
x |
|
Publication Type, TPD 1377E, issue 4 |
|
This document has been printed from SPI². Not for Resale |
