Perkins珀金斯1506A柴油發動機T417066墊片油底殼
詳細描述
項目 零配件號碼 新件號 描述
1 T400612 1 T400612 油底殼

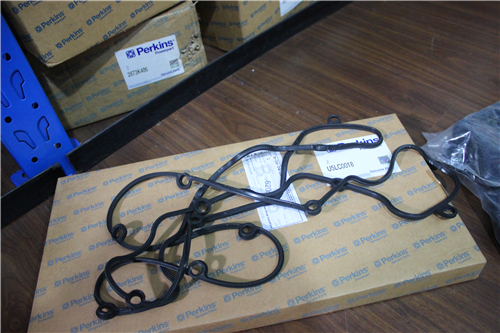

2 T417066 1 T417066 密封墊片 -油底殼
3 CH11814 32 CH11814 公制的螺拴
4 CH10277 32 CH10277 墊圈
5 T400613 1 T400613 栓塞
6 T400248 1 T400248 密封O型圈
7 T400428 1 T400428 栓塞
8 T406205 1 T406205 密封O型圈
9 2461 A503 1 2461 A503 關閉閥
10 T406205 1 T406205 密封O型圈
|
3.將新密封墊 (19)（未顯示）定位到缸體蓋 (7) 上。確保密封墊朝向正確。 |
|
76 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
4.將缸體蓋 (7)安裝到缸體上。將管螺母 (13) 松弛地連接到管組件 (12)的彎頭連接 (14) 上。 |
|
5.將螺栓 (16)安裝到缸體蓋 (7)上，用手擰緊。 安裝螺栓時，支撐缸體蓋。 |
|
6.按照圖141所示的數字順序，擰緊螺栓 (16) 至扭矩為28N·m(248lbin)。 |
|
7.手動擰緊接頭 (10)和彎頭連接 (14)的管螺母 (11)和 (13) 。擰緊管螺母時，確保管組件 (12)不受應力。 |
|
8.將管螺母 (11)和 (13)擰緊至扭矩為130N·m (96lbft)。擰緊管螺母時，使用合適的工具 固定彎頭連接 (14)和接頭 (10)。 |
|
9.將線束組件 (18)連接到發動機機油壓力傳感 器 (17)（未顯示）上。 |
|
10.將新的電纜扎帶 (15)安裝到夾子上。 |
|
注:確保電纜帶符合原始設備制造商（OEM）的技術規 范。 |
|

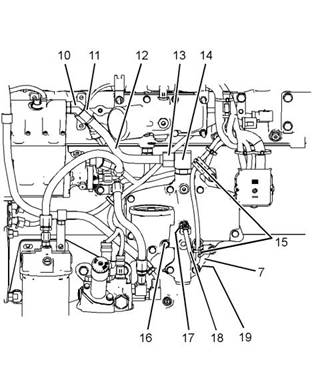

圖140 |
|
g03770536 |
|

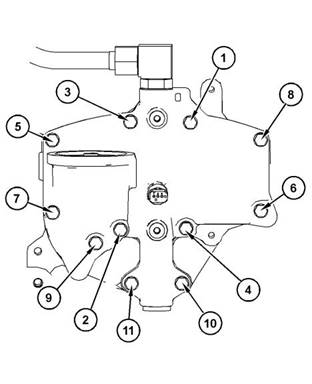

圖141 |
|
g03770720 |
|
圖142 |
|
g03770738 |
|
缸體蓋的擰緊順序 |
|
11.將軟管組件 (5)和夾子 (9)定位到支架上。 確保軟管組件和夾子正確定位到支架上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
12 12..將螺母和螺栓 (8)安裝到夾子 (9) 上。手動 擰緊螺母和螺栓。 |
|
UCNR4511 |
|
77 |
|
拆解和組裝部分 |
|
1313..將新O形密封圈 (6)（未顯示）安裝到曲軸 箱呼吸器 (1)上。 |
|
1414..將曲軸箱呼吸器 (1)安裝到缸體蓋 (7)上。 將新的密封墊圈 (3)（未顯示）安裝到螺栓 (2) 上。將螺栓松弛地安裝到曲軸箱呼吸器上。 |
|
1515..將軟管組件 (5)連接到曲軸箱呼吸器 (1)上。 1616..將軟管組件 (5)連接到曲軸箱呼吸器 (1)上。 |
|
1717..將螺栓 (2)擰緊至扭矩為15N·m (133lbin)。 |
|
1818..將軟管卡箍 (4)擰緊至扭矩為7N·m (62lbin)。 |
|

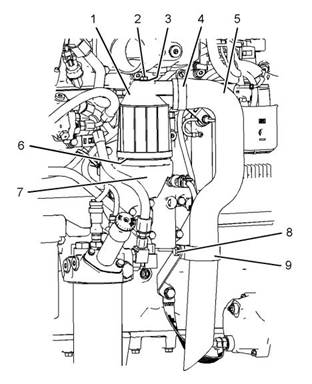

圖143 |
|
g03782599 |
|
1919..擰緊螺母和螺栓 (8)至扭矩為28N·m (248lbin)。擰緊螺母和螺栓時，確保夾子 (9)不受應力。 |
|
結束: |
|
a. 安裝電子控制模塊。 有關正確的步驟，請參閱拆解 和裝配電子控制模塊-拆卸和安裝。 |
|
i06062471 |
|
氣氣門門機機構構蓋蓋-拆拆卸卸與與安安裝裝 |
|
拆卸步驟 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
按照本地法規和指令處置所有液體。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
78 |
|
UCNR4511 |
|
拆解和組裝部分 |
|

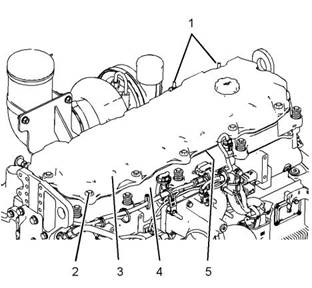

圖144 |
|
g03782600 |
|
氣門機構蓋擰緊順序 |
|
1.按照與擰緊相反的數字順序松開螺栓 (1)和螺 栓 (2)。請參閱插圖144。記錄不同類型螺栓 的位置，以便于安裝。 |
|
2.將氣門機構蓋 (3)從氣門機構底座 (4)上拆 下。 |
|
3.拆下密封件 (5)（未顯示）。 |
|
安裝步驟 表 33 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|
Loctite 5940 黑色 RTV 硅 密封膠 |
|
A |
|
- |
|
1 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
79 |
|
拆解和組裝部分 |
|
圖145 |
|
g03782599 |
|
圖146 |
|
g03782600 |
|
氣門機構蓋擰緊順序 |
|
1.將工具 (A)涂抹到密封 (5)（未顯示）的兩 側。 |
|
5.將螺栓 (1)和螺栓 (2)擰緊至扭矩為20N·m (177lbin)。按圖146所示的順序擰緊螺栓。 |
|
2.將密封 (5)（未顯示）安裝到氣門機構蓋 (3) 的凹槽中。確保密封正確安裝到氣門機構蓋的 凹槽中。 |
|
3.將氣門機構蓋 (3)定位到氣門機構底座 (4) 上。確保氣門機構蓋正確定位到氣門機構底座 上。 |
|
4.將螺栓 (1)和螺栓 (2)安裝到氣門機構蓋 (3) 上。確保不同類型螺栓的安裝位置正確。 |
|
