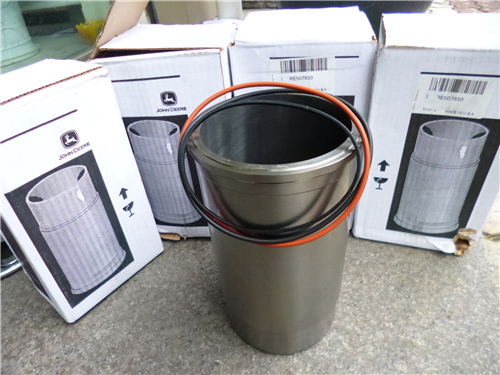

測量John Deere約翰迪爾強鹿柴油發動機缸套凸出量（高于缸體高度）四氣門頭

1. 用帶帽螺釘和平墊圈固定汽缸套。平墊圈的厚度至少應為 3.18 毫米（1/8 英寸）。擰緊帶帽螺釘?shù)?70 牛頓米（50 磅英尺）。

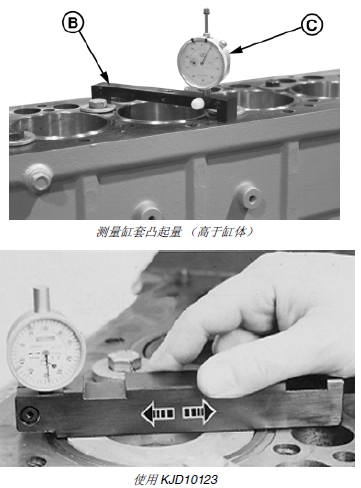

2. 用 JDG451 或 KJD10123 量規 (B) 和 D17526CI 或D17527CI 千分表 (C) 測量缸套在 1、5、7 和 11 點（表盤刻度） 4 個位置上的凸起高度 (A) （從John Deere約翰迪爾強鹿柴油發動機飛輪側觀察）。按汽缸號記錄所有汽缸的測量值。

技術規格

缸套－高于缸體高度 . . . . . . 0.030 － 0.100 毫米（0.001 － 0.004 英寸）

最大允許高度差. . . . . . 0.05 毫米（0.002 英寸）

3. 不符合高度要求的缸套，可以通過拆下缸套加墊或更換缸套的方式進行調整。（參見第 030 章的“測量和調整缸套凸起（高于缸體部分）。）

A – 汽缸套高度

B – 儀表

C – 千分表

安裝John Deere約翰迪爾強鹿柴油發動機汽缸蓋

1. 安裝缸蓋前，在供油泵推桿(A) 上涂干凈的John Deere約翰迪爾強鹿柴油發動機機油，然后小心地裝到缸體中。

A – 供油泵推桿

2. 如已拆下，在缸體定位孔中重新裝兩個定位銷(B)。

重要提示： 務必仔細檢查缸墊是否有制造缺陷。凡質量不合格的汽缸襯墊不得使用。

3. 將新缸墊裝到缸體上。禁止使用密封劑；干燥安裝。

B – 銷釘

重要提示： 如果缸蓋在缸體上，調整位置會損壞缸蓋上的 O 形密封環。應通過安裝和使用定位銷 (A) 將缸蓋定位在缸體。

4. 缸蓋通過定位銷定位落入缸體上。

A – 定位銷

5. 將整個帶帽螺釘浸入 JDT305 潤滑劑。去掉螺釘上多余的潤滑油。

6. 拆下定位銷。

7. 裝上帶有凸沿的缸體帶帽螺釘。

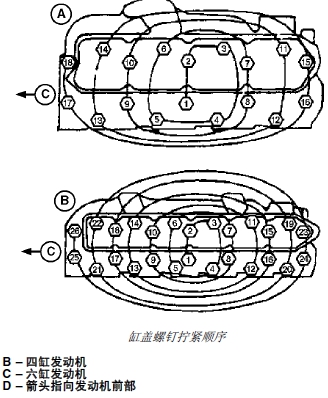

8. 根據技術規格規定的扭矩（按圖中所示順序，由 1開始）按以下步驟 1 － 4 擰緊所有帶帽螺釘。然后，按下頁所示步驟用扭矩角度盤旋轉帶帽螺釘。

缸蓋帶帽螺釘－技術規格

第 1 步－初始－扭矩. 100 牛頓米（75 磅英尺）

第 2 步－第二－扭矩150 牛頓米（110 磅英尺）

第 3 步－驗證（5 分鐘后）－扭矩 . . . . . . . 150 牛頓米（110 磅英尺）

第 4 步－最終－扭矩 . 將每個螺釘再扭轉 60° ± 10°。（參見該章“用扭矩角度盤擰至正確扭矩”部分。）

如采用推薦的扭轉步驟擰緊帶凸緣的螺釘，John Deere約翰迪爾強鹿柴油發動機磨合后，不需要重新擰動缸蓋螺釘。
