卡特彼勒船舶動力系統

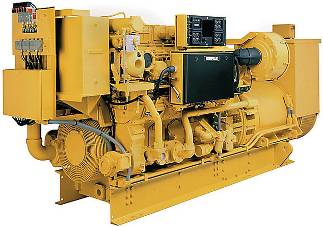

卡特彼勒船3512舶動力發電用輔助柴油發動機

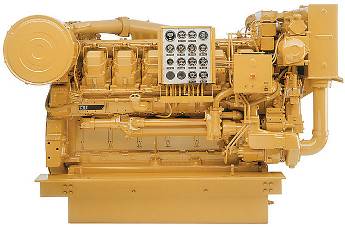

卡特彼勒船舶動力輔助柴油發動機3512

對于需要進行客戶定制的獨特應用場合 - Caterpillar 船用發電機組提供了您需要使用和仰仗的電力。 因此，它們方方面面的設計都能夠幫助您完成工作，無論您的工作是收網或運貨還是僅僅提供水上娛樂項目。

卡特彼勒船舶柴油發動機規格

概述

額定功率

發動機技術卡規格

尺寸和重量

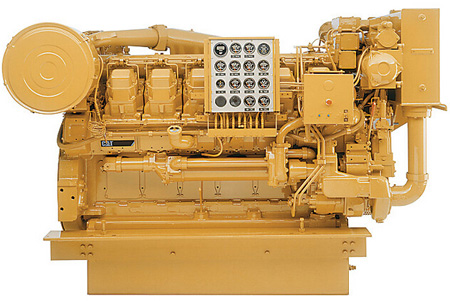

卡特彼勒船舶動力輔助柴油發動機3512B

卡特彼勒船舶柴油發動機規格

概述

額定功率

發動機技術規格

尺寸和重量

3512B 標準設備

卡特彼勒進氣系統

獨立回路后冷器芯，帶耐腐蝕涂層（空氣側）

標準負荷空氣濾清器

雙渦輪增壓器，152 mm（6"）外徑直接頭

卡特彼勒控制系統

Caterpillar A-III 發動機電子控制系統，左側帶有電子單體噴油器燃油系統

硬配線線束

卡特彼勒冷卻系統

機油冷卻器

自動調溫器和殼體，全開溫度為 92°C（198°F）

齒輪驅動型離心水套水泵

輔助淡水泵

膨脹箱

離心非自動充注輔助海水泵

卡特彼勒排氣系統

帶隔熱板的干式氣密排氣歧管

帶水冷式軸承和隔熱板的雙渦輪增壓器

發動機（轉速為 1500 或 1800 rpm）上的 305 mm（12"）圓形法蘭垂直排氣口

發動機（轉速為 1200 或 1000 rpm）上的 203 mm（8"）圓形法蘭垂直排氣口

卡特彼勒飛輪和飛輪外殼

飛輪，SAE 編號 00，183 齒

飛輪外殼，SAE 編號 00

卡特彼勒燃油系統

右側燃油濾清器，帶保養指示器

輸油泵

電子控制單體噴油器

卡特彼勒儀器

超速停機通知燈

緊急停機通知燈

圖形單元（船舶功率顯示器），用于以模擬或數字方式顯示：

卡特彼勒潤滑系統

安裝在頂部的曲軸箱呼吸器

機油濾清器，右側

機油加注口和油尺，右側

500 小時油槽底殼

齒輪式機油泵

卡特彼勒安裝系統

導軌，發動機安裝，發動機長度，工業型，254 mm（10"），通信通道

卡特彼勒動力輸出

附件驅動裝置

右下部，左下部

前殼體，兩側

卡特彼勒保護系統

A-III 電子監控系統提供了客戶可編程的發動機功率減額策略，以便在惡劣的工作條件下提供保護

緊急停機按鈕（位于電子儀表板中）安全關閉保護：

常規

減振器和護罩

發動機采用 Caterpillar Yellow 噴漆，導軌采用黑色噴漆。

吊耳

注：1.用于進行熱交換器冷卻的發動機不含熱交換器。2.當與競爭對手的發電機配合使用時，建議使用 TVA 發電機。 可能需要使用一個替代的減振器。3.發動機已為自動起停功能布線

3512B 選裝設備

卡特彼勒充電系統

蓄電池充電器

充電交流發電機

卡特彼勒控制系統

Caterpillar A-III 發動機電子控制系統，左側帶有電子單體噴油器燃油系統

硬線束（需要 10A 直流電源驅動發動機電子控制模塊）

卡特彼勒燃油系統

燃油冷卻器

燃油充注泵（左側和右側）

燃油軟管

燃油硬管

燃油粗濾器

左側燃油濾清器

雙燃油濾清器

燃油油位開關

卡特彼勒發電機和發電機附件

安裝的發電機總成，用于船用卡特彼勒船舶動力輔助柴油發動機

1500/1800 RPM

1000/1200 RPM

低電壓接頭

發電機轉換

低電壓擴展盒

RFI 濾波器

軸承溫度探測器（RTD）

手動電壓控制裝置

空氣濾清器

卡特彼勒儀器

PL1000T 通信模塊

客戶接口盒

熱電偶

遠程面板顯示器

遠程油缸溫度顯示器

卡特彼勒潤滑和燃油系統

右側機油/右側燃油，右側機油/雙工燃油，左側機油/左側燃油，左側機油/雙工燃油，雙機油/左側燃油，雙工機油/雙工燃油

卡特彼勒潤滑系統

深油槽底殼

油底殼排放閥

油底殼排放口蓋

緊急潤滑油接頭

油槽泵

機油濾清器

潤滑油

潤滑系統

安裝系統

導軌

卡特彼勒動力輸出

飛輪護罩

撓性聯軸器

聯軸器輪轂

左上部前方位置

左上部后方位置

右上部前方位置

右上部后方位置

左下部前方位置

左下部后方位置

前殼體附件驅動裝置

左上部附件驅動裝置

右上部附件驅動裝置

前部動力輸出

曲軸皮帶輪

減振器護罩拆卸

海事學會要求

噴罩。

卡特彼勒保護系統

進氣口關閉

開關和接觸器

防爆安全閥

油溫傳感器

進氣歧管溫度傳感器

卡特彼勒備件套件

發動機備件套件

特殊外觀

帶鍍鉻蓋的特殊外觀套件

鍍鉻安全閥

黑色空氣濾清器

游艇級表面處理

卡特彼勒起動系統

起動馬達或盤車裝置

空氣起動馬達選件

起動輔助裝置

蓄電池組 - 24 伏 - 干式

常規

工具套件

Caterpillar 數據鏈路接線

維修工具/運輸防護/工廠支持

工廠調試

包裝

熱縮保護膜

熱縮保護膜 - 發電機

存放時應用乙二醇溶液/蒸汽阻蝕劑

存放時應用蒸汽阻蝕劑

出口包裝

AID 標志

卡特彼勒排氣系統

水平排氣

柔性接頭

彎管

法蘭

法蘭和排氣管擴張器

消音器

卡特彼勒進氣系統

遠程進氣適配器

卡特彼勒冷卻系統

水位開關儀表

冷卻液液位傳感器

接頭

散熱器冷卻轉換

龍骨冷卻轉換

熱交換器

輔助水泵

海水泵拆卸

空氣分離器
