康明斯QSB柴油發動機活塞冷卻噴嘴

概述

J 形活塞冷卻噴嘴位于發動機排氣側的主軸承鞍座之間。機油從發動機排氣側的缸體中的總油道供應。

準備步驟

斷開蓄電池。參考 OEM 說明書。

排放機油。

采用《 QSB4.5  CM2150 B108 維修手冊》（公告號 4326163）中的以下步驟。請參考第 7 節中的步驟 007-037。

采用《QSB6.7 CM2150 B109 維修手冊》（公告號 4326168）中的以下步驟。參考第 7 節中的步驟 007-037。

拆下油底殼。

采用《 QSB4.5  CM2150 B108 維修手冊》（公告號 4326163）中的以下步驟。請參考第 7 節中的步驟 007-025。

采用《QSB6.7 CM2150 B109 維修手冊》（公告號 4326168）中的以下步驟。參考第 7 節中的步驟 007-025。

拆下機油吸油管。參考第 7 節中的步驟 007-035。

拆下缸體加強板。參考第 1 節中的步驟 001-089。

康明斯QSB柴油發動機活塞冷卻噴嘴拆卸

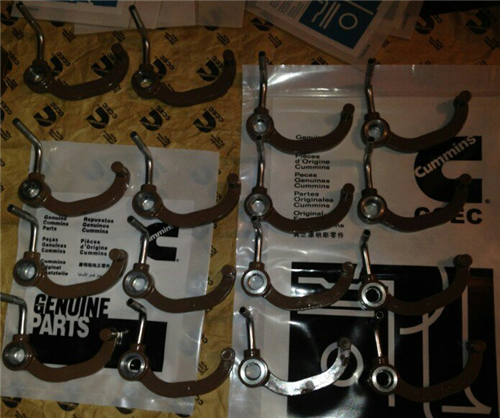

J 形活塞冷卻噴嘴

將曲軸旋轉到不同的位置，以便可以夠到每個活塞冷卻噴嘴。拆下活塞冷卻噴嘴。

清潔并檢查康明斯QSB柴油發動機活塞冷卻噴嘴能否繼續使用

使用溶劑清潔 J 形活塞冷卻噴嘴和缸體內的油道。用壓縮空氣吹干。檢查螺釘和 J 形活塞冷卻噴嘴有無損壞。

康明斯QSB柴油發動機活塞冷卻噴嘴安裝

J 形活塞冷卻噴嘴

根據需要旋轉曲軸，一次一個氣缸地安裝活塞冷卻噴嘴。

利用長套筒驅動延長件，將螺釘和/或活塞冷卻噴嘴安裝到位。

注: 要正確對正，J 形活塞冷卻噴嘴定位銷必須嚙合缸體中的定位孔。

擰緊螺釘。

Torque Value:

J-形螺釘

15 n.m    [133 in-lb]

最后步驟

安裝缸體加強板。參考第 1 節中的步驟 001-089。

安裝機油吸油管。參考第 7 節中的步驟 007-035。

安裝油底殼和油底殼密封墊。

采用《 QSB4.5  CM2150 B108 維修手冊》（公告號 4326163）中的以下步驟。請參考第 7 節中的步驟 007-025。

采用《QSB6.7 CM2150 B109 維修手冊》（公告號 4326168）中的以下步驟。請參考第 7 節中的步驟 007-025。

用清潔的機油注滿發動機。

采用《 QSB4.5  CM2150 B108 維修手冊》（公告號 4326163）中的以下步驟。請參考第 7 節中的步驟 007-037。

采用《QSB6.7 CM2150 B109 維修手冊》（公告號 4326168）中的以下步驟。參考第 7 節中的步驟 007-037。

連接蓄電池。參考 OEM 說明書。

運轉發動機，檢查有無泄漏、機油壓力是否正確。
