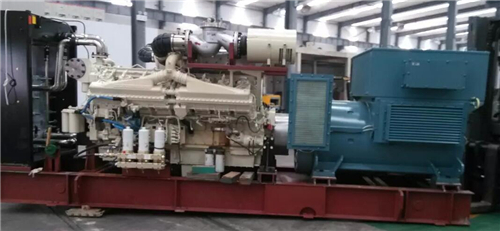

康明斯KTA50燃料系統流程圖
詳細描述
康明斯KTA50燃料系統流程圖
目錄
|
流程圖 | |||
|
|
| ||
|
流程圖 |
TOC | ||||||||||||||||||
|
配備機械驅動噴油器

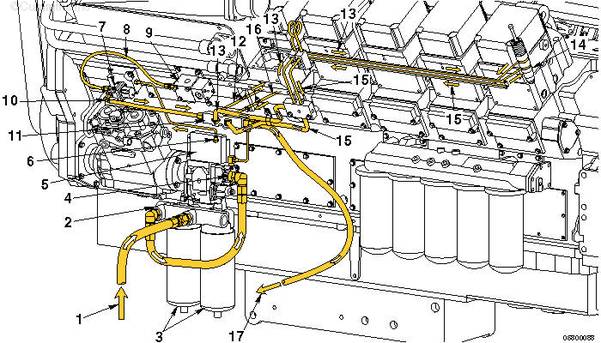

1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃料濾清器 4. 4燃油泵進口 5. 5CENTRY™ ECM 6. 6燃料泵出口至切斷閥 7. 7切斷閥 8. 8燃料信號管至 STC 閥 9. 9STC 燃料壓力開關 10. 10燃料供應至燃料塊 11. 11燃油連接塊 12. 12到右排的燃油供應 13. 13燃料供應至左排 14. 14噴油器 15. 15左排燃油回油 16. 16右排燃油回油 17. 17燃油返回油箱。

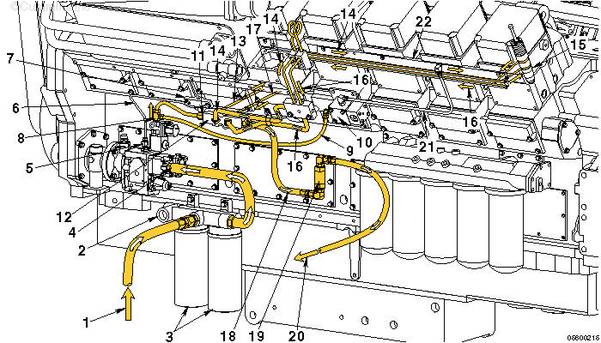

1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃料濾清器 4. 4燃油泵進口 5. 5空/燃比控制空氣端口 6. 6空/燃比控制空氣管 7. 7空/燃比控制塊 8. 8燃料泵出口 9. 9燃料信號管至 STC 閥 10. 10STC 燃料壓力開關 11. 11燃油回油單向閥 12. 12燃油連接塊 13. 13到右排的燃油供應 14. 14燃料供應至左排 15. 15噴油器 16. 16左排燃油回油 17. 17右排燃油回油 18. 18回油管 19. 19單向閥 20. 20燃油回油管（返回油箱） 21. 21STC 供油管 22. 22STC 歧管。

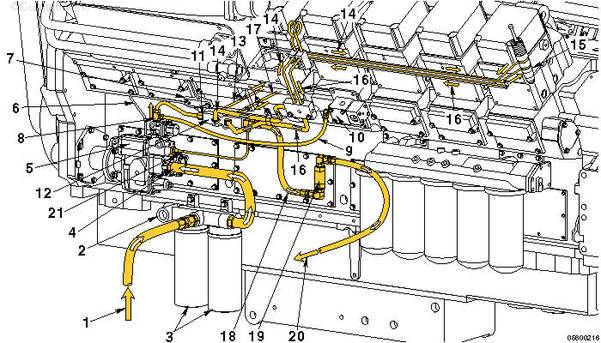

1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃料濾清器 4. 4燃油泵進口 5. 5調速器 6. 6空/燃比控制空氣管 7. 7空/燃比控制塊 8. 8燃料泵出口 9. 9燃料信號管至 STC 閥 10. 10STC 燃料壓力開關 11. 11單向閥 12. 12燃油連接塊 13. 13到右排的燃油供應 14. 14燃料供應至左排 15. 15噴油器 16. 16左排燃油回油 17. 17右排燃油回油 18. 18回油管 19. 19單向閥 20. 20燃油回油管（返回油箱） 21. 21齒輪泵冷卻管。 配備電子控制噴油器

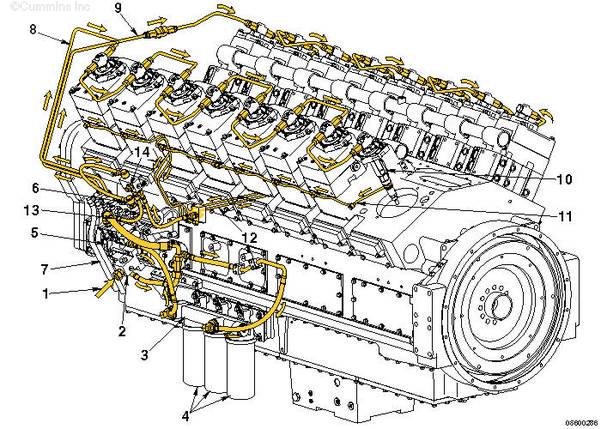

1. 1第一級燃油濾清器座的燃油進口 2. 2燃油進口歧管 3. 3第二級燃油濾清器座總成 4. 4第二級燃油濾清器 5. 5燃油泵 6. 6機械式安全閥 7. 7噴油器供油管的排氣口 8. 8左排噴油器供油管 9. 9右排噴油器供油管 10. 10噴油器 11. 11左排噴油器回油管 12. 12來自右排的燃油回油 13. 13排氣管 14. 14至 OEM 燃油箱的回油
1. 1第一級燃油濾清器座的燃油進口 2. 2燃油進口歧管 3. 3第二級燃油濾清器座總成 4. 4第二級燃油濾清器 5. 5燃油泵 6. 6機械式安全閥 7. 7噴油器供油管的排氣口 8. 8左排噴油器供油管 9. 9右排噴油器供油管 10. 10噴油器 11. 11左排噴油器回油管 12. 12來自右排的燃油回油 13. 13排氣管 14. 14至 OEM 燃油箱的回油

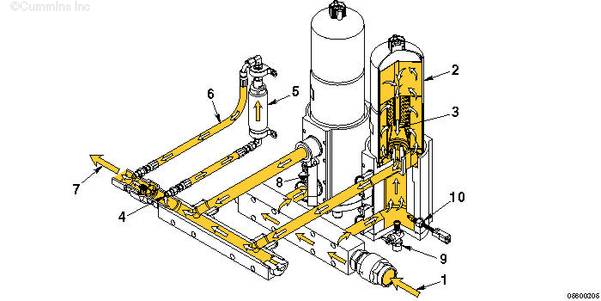

1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃料出口 7. 7至第 2 級濾清器的燃料出口 8. 8積水排水閥 9. 9燃油含水 (WIF) 傳感器。

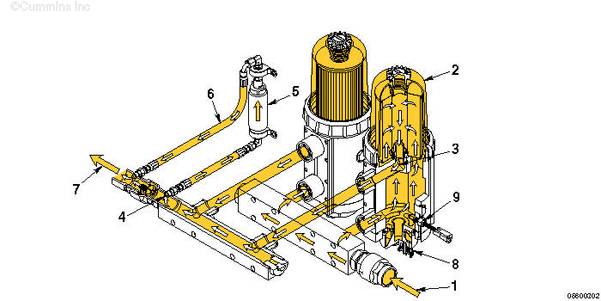

1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃料出口 7. 7至第 2 級濾清器的燃料出口 8. 8選擇閥（打開/關閉） 9. 9積水排水閥 10. 10燃油含水 (WIF) 傳感器。

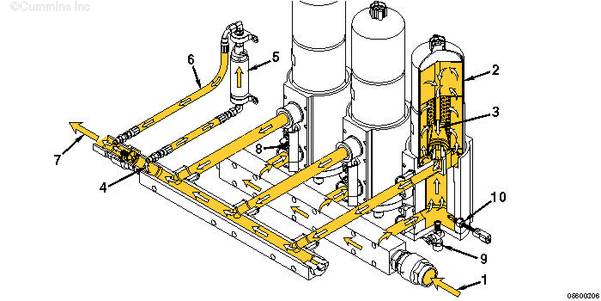

1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃料出口 7. 7至第 2 級濾清器的燃料出口 8. 8積水排水閥 9. 9燃油含水 (WIF) 傳感器。

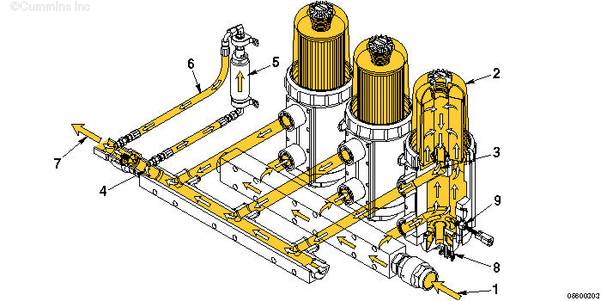

1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃料出口 7. 7至第 2 級濾清器的燃料出口 8. 8選擇閥（打開/關閉） 9. 9積水排水閥 10. 10燃油含水 (WIF) 傳感器。 | |||||||||||||||||||
200-001 燃油系統流程圖
目錄
|
流程圖 | |||
|
|
| ||
|
流程圖 |
TOC | ||||||||||||||||||
|
配備機械驅動噴油器
1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃油濾清器 4. 4燃油泵進口 5. 5Centry™ ECM 6. 6燃油泵出口到切斷閥 7. 7切斷閥 8. 8燃油信號管到 STC 閥 9. 9STC 燃油壓力開關 10. 10燃油供油管到燃油連接塊 11. 11燃油連接塊 12. 12到右排的燃油供應 13. 13到左排的燃油供應 14. 14噴油器 15. 15左排燃油回油 16. 16右排燃油回油 17. 17燃油回油管（返回油箱）。
1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃油濾清器 4. 4燃油泵進口 5. 5空/燃控制氣口 6. 6空/燃控制氣管 7. 7空燃比控制回路 8. 8燃油泵出口 9. 9燃油信號管到 STC 閥 10. 10STC 燃油壓力開關 11. 11燃油回油單向閥 12. 12燃油連接塊 13. 13到右排的燃油供應 14. 14到左排的燃油供應 15. 15噴油器 16. 16左排燃油回油 17. 17右排燃油回油 18. 18回油管 19. 19單向閥 20. 20燃油回油管（返回油箱） 21. 22STC 供油管 22. 23STC 歧管。
1. 1由油箱供油 2. 2燃油濾清器座 3. 3燃油濾清器 4. 4燃油泵進口 5. 5調速器 6. 6空/燃控制氣管 7. 7空燃比控制回路 8. 8燃油泵出口 9. 9燃油信號管到 STC 閥 10. 10STC 燃油壓力開關 11. 11單向閥 12. 12燃油連接塊 13. 13到右排的燃油供應 14. 14到左排的燃油供應 15. 15噴油器 16. 16左排燃油回油 17. 17右排燃油回油 18. 18回油管 19. 19單向閥 20. 20燃油回油管（返回油箱） 21. 21齒輪泵冷卻管。 配備電子控制噴油器
1. 1第 1 級燃油濾清器座燃油進口 2. 2燃油進口歧管 3. 3第 2 級燃油濾清器座總成 4. 4第 2 級燃油濾清器 5. 5燃油泵 6. 6機械式安全閥 7. 7噴油器供油管的排氣口 8. 8左排噴油器供油管 9. 9右排噴油器供油管 10. 10噴油器 11. 11左排噴油器回油管 12. 12來自右排的燃油回油 13. 13排氣管 14. 14至 OEM 燃油箱的回油
1. 1第 1 級燃油濾清器座燃油進口 2. 2燃油進口歧管 3. 3第 2 級燃油濾清器座總成 4. 4第 2 級燃油濾清器 5. 5燃油泵 6. 6機械式安全閥 7. 7噴油器供油管的排氣口 8. 8左排噴油器供油管 9. 9右排噴油器供油管 10. 10噴油器 11. 11左排噴油器回油管 12. 12來自右排的燃油回油 13. 13排氣管 14. 14至 OEM 燃油箱的回油
1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃油出口 7. 7第 2 級濾清器燃油出口 8. 8積水排水閥 9. 9燃油含水 (WIF) 傳感器。
1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃油出口 7. 7第 2 級濾清器燃油出口 8. 8選擇閥（開/關） 9. 9積水排水閥 10. 10燃油含水 (WIF) 傳感器。
1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃油出口 7. 7第 2 級濾清器燃油出口 8. 8積水排水閥 9. 9燃油含水 (WIF) 傳感器。
1. 1自油箱流入的燃油 2. 2濾清器 3. 3從濾清器流向歧管的燃油 4. 4燃油進口至輸油泵 5. 5輸油泵 6. 6輸油泵的燃油出口 7. 7第 2 級濾清器燃油出口 8. 8選擇閥（開/關） 9. 9積水排水閥 10. 10燃油含水 (WIF) 傳感器。 | |||||||||||||||||||
